一、概述：

SPT21系列壓力變送器是我公司自行研制的壓力變送器。它由擴散硅壓力傳感器和高性能的專用放大電路裝入不銹鋼殼體組成。傳感器進行了寬溫度范圍的零點和靈敏度溫度補償。電氣連接有赫斯曼接插件型和電纜出線式供選擇。該產品結構緊湊，穩定可靠，可廣泛應用于水、油、氣等與不銹鋼材質兼容的流體的壓力測量

二、主要技術性能：

測量范圍： -0.1…0~0.01…100MPa

過 載： 1.5 倍滿量程壓力或110MPa(取較小值)

壓力類型： 表壓或絕壓或密封表壓型

精確度： ±0.25%FS，±0.5%FS

長期穩定性： ≤±0.3%FS/年

零點溫度漂移：0.05%FS/℃

滿度溫度漂移：0.05%FS/℃

補償溫度： -10~80℃

工作溫度： -30~80℃

貯存溫度： -40~120℃

供電電源： 12~28VDC

輸出信號： 4~20mADC (二線)；0~10VDC（三線）

負載電阻： ≤（U-9）/0.02Ω（二線）

過程連接： G1/4外螺紋/G1/2外螺紋

外殼防護： IP65

電氣連接： 赫斯曼接插件/電纜

三、結構和外形安裝尺寸：

3.1 結構材料：

外 殼：不銹鋼SS304

密 封 圈：氟橡膠

電 纜：φ5mm 聚乙烯專用電纜

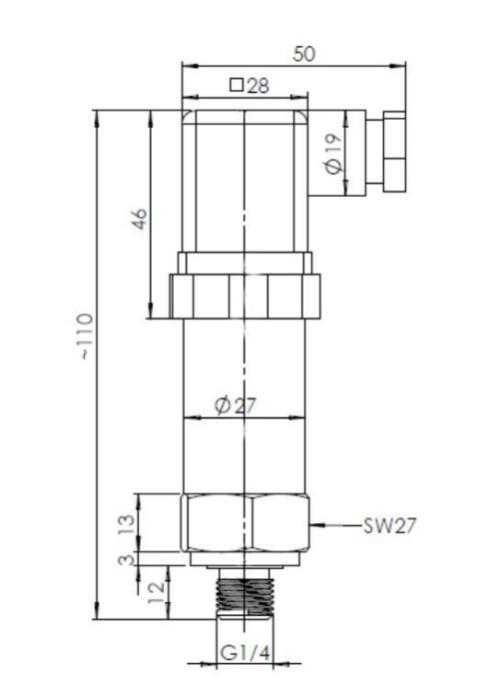

3.2 結構和外形安裝尺寸：

四、 開箱、保管及成套性：

4.1 開箱

開箱時應注意：

（1）先檢查包裝箱是否完整無損，箱體應按“向上”標志放置。

（2）開箱時應避免強力敲打，防止損傷儀表或附件。

4.2 成套性

變送器出廠時應包括：

SPT21型壓力變送器 1 臺；

產品使用說明書 1 份；

產品合格證 1 份；

4.3 保管

變送器應貯存在環境溫度為-40~120℃，相對濕度不大于85%的干燥通風的室內，室內不含對變送器結構材料有腐蝕性的物質。

五、 安裝：

5.1 安裝前檢查

變送器安裝前應注意：

(1)被測點的壓力是否會超過變送器的測量范圍。

(2)所測介質是否與變送器的結構材料相適應。

(3)所測介質是否會堵塞變送器的引壓孔。

5.2 安裝方法

一般情況下，變送器應向上垂直于水平方向安裝。若受環境條件限制，允許變送器最大傾斜至與水平方向成30度角安裝。

SPT21型壓力變送器的壓力接口為G1/4外螺紋，可以直接安裝在測量管道的接頭上。為便于安裝和維修，接頭與管道之間建議加裝截止閥。

注意：嚴禁用鐵絲、鋼針等硬物捅引壓孔，或按壓膜片，以免損壞變送器。

六、電氣連接:

6.1變送器與外部電路通過專用電纜進行電氣連接。

七、運行、維護及責任:

7.1 運行

用戶不需要對變送器進行任何調整即可投入運行。在運行前，務請?jiān)贆z查安裝、電氣連接是否正確。

變送器接通電源即可工作，但預熱30分鐘后的輸出信號較穩定可靠。

7.2 維護

SPT21C型壓力變送器是一體化測量儀表，日常使用維護中應注意以下幾點：

(1)若引壓孔堵塞或膜片結垢，請用與變送器結構材料相兼容的溶劑清洗。禁止用硬物捅引壓孔或刷洗膜片。

(2)變送器里的其它導線為我公司調試使用，用戶切勿連接，以免損壞變送器。

(3)電氣連接完成后，一定要擰緊插座螺帽和電纜緊固螺母，確保變送器的防護等級。

八、質保：

用戶在遵守使用和保護規則條件下,儀表自出廠日期起保修一年.一年后的維修在本公司進行。本公司隨時歡迎用戶來函、來電咨詢及提出建議。
