一、產品特點：

?性能可靠，安全使用方便

?具有短路保護和反極性保護

?小尺寸、低成本

?多種壓力接口、電氣連接可選擇

二、概述：

SPT21C1 型壓力變送器是一種小尺寸、低成本的通用型壓力變送器。它選用陶瓷壓力傳感器作為敏感元件，高精度壓力變送器專用電路，整體性能穩定可靠。廣泛適用于壓縮空氣、水泵、冰箱、空調等設備的壓力檢測及控制。

性能指標

?量程: -0.1…0～0.1…60MPa

?過壓: 2倍滿量程

?壓力類型: 表壓

?過程連接: G1/4, G1/2, NPT1/4, 7/16 UNF等(根據客戶需求可變)

?精度: ±1％FS， ±0.5%FS

?長期穩定性: ±0.3%FS/年（最大值）

?補償溫度: 0~50℃

?工作溫度: -30~80℃

?貯藏溫度： -40~120℃

?供電電源: 12~28VDC、5V可選

?輸出信號: 4~20mADC(兩線制) 0/1~5VDC(三線制), 0.5~4.5V(三線制)

?負載電阻: ≤（U-12）/0.02Ω（2-wire）， ≥10k（3-wire）

?防護等級: IP65

電氣連接: 赫斯曼插頭、M12插頭、電纜直接出線

三、外形結構 結構材料:

? 外殼: 不銹鋼（304）

? 壓力接口: 不銹鋼（304）

? 敏感元件：陶瓷（Al2O3）

? 密封墊片: 丁晴橡膠

? 插頭外殼: 塑料

四、外形結構：

結構材料:

?外殼: 不銹鋼（304）

?壓力接口: 不銹鋼（304）

?敏感元件：陶瓷（Al2O3）

?密封墊片: 丁晴橡膠

?插頭外殼: 塑料

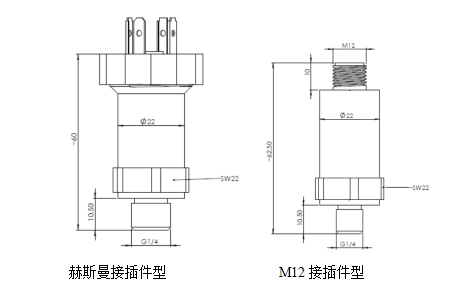

五、外形結構圖：

七、質保：

用戶在遵守使用和保護規則條件下,儀表自出廠日期起保修一年.一年后的維修在本公司進行。本公司隨時歡迎用戶來函、來電咨詢及提出建議。
